在黃金選礦工藝中，重選是常用的提金技術(shù)，其操作簡單，成本低等。但隨著優(yōu)質(zhì)金礦的逐漸減少，重選不作為主要選礦方法，常用作初選或預選作業(yè)，來提高金的回收率。近期發(fā)現(xiàn)，有用戶咨詢“黃金重選法初選可以保留多少原礦”的問題，針對該問題，不同客戶群體對其的關(guān)注點各有側(cè)重。下面小編將圍繞該問題展開分析和介紹。

通常，礦業(yè)投資者和管理者希望通過準確評估保留率，計算原礦處理量和尾礦排放比例，以規(guī)劃成本、預估收益；選礦工程師需要依據(jù)保留率判斷是否需要增加后續(xù)工藝處理重選尾礦，從而優(yōu)化現(xiàn)有流程；環(huán)保合規(guī)人員則重點關(guān)注尾礦減量化，降低廢料處理壓力。

一、黃金重選法初選的一般保留率

重選是利用黃金與脈石礦物在密度上的差異，借助重選設(shè)備（跳汰機、搖床、離心選礦機）來實現(xiàn)黃金富集的。該方法對粗粒金（>0.1mm）的回收效果顯著，但保留率會因礦石性質(zhì)、設(shè)備選型等多種因素產(chǎn)生較大波動。

在理想條件下，對于游離金占比高的砂金礦，重選初選的保留率表現(xiàn)優(yōu)異，可達60%-80%。砂金礦中的黃金多以游離態(tài)存在，粒度相對較大，與其他礦物的密度差異明顯，重選設(shè)備能夠充分發(fā)揮其分選優(yōu)勢，實現(xiàn)黃金的有效富集。

然而，當面對復雜金礦石，如黃金呈微細粒狀態(tài)或與硫化物緊密共生狀態(tài)存在時，重選法初選的保留率會大幅下降，可能低至20%-40%。在這類礦石中，微細粒金的粒度極小，難以在重力場中與脈石礦物實現(xiàn)有效分離；而與硫化物共生的金，其密度與硫化物相近，同樣增加了分選難度。此時，單一的重選礦方法已無法滿足黃金回收的需求，通常需要聯(lián)合浮選或浸出等后續(xù)工藝，對重選尾礦進行進一步處理，以提高黃金的總回收率。

二、影響金原礦保留率的關(guān)鍵因素

1、金的賦存狀態(tài)

金在礦石中的賦存狀態(tài)是影響重選初選保留率的關(guān)鍵因素之一。如砂金礦中的金粒是獨立存在的，未與其他礦物緊密結(jié)合，在重選礦過程中，能夠憑借自身與脈石礦物的密度差異，有效被分選出來，因此保留率較高。而包裹金如存在于黃鐵中的微細粒金，被礦物包裹，無法直接在重力場中實現(xiàn)有效分離。要回收這類黃金，必須先通過破碎、磨礦等手段使包裹金充分解離，暴露出來，才能利用重選設(shè)備進行回收。若解離不充分，大量包裹金會隨尾礦流失，導致保留率降低。

2、礦石粒度分布

礦石的粒度分布對重選初選的保留率有著重要影響。重選對0.1-2mm粒度范圍的金回收效果很好，在該粒度區(qū)間內(nèi)黃金與脈石礦物的沉降速度差異明顯，重選能有效實現(xiàn)兩者分離。當?shù)V石粒度過細（＜0.074mm），細粒金的沉降速度會非常慢，容易受到礦漿流態(tài)的影響，導致其在重選過程中難以有效富集，大量細粒金會隨尾礦流失。

3、設(shè)備選型與參數(shù)

不同類型的重選設(shè)備對黃金的回收效果各有不同，各類設(shè)備適合的金粒度也有區(qū)別。

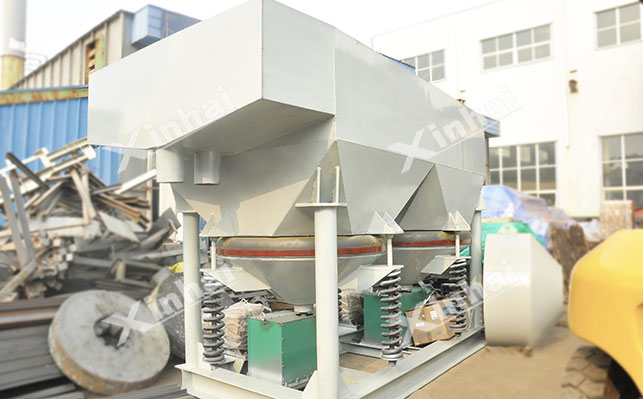

跳汰機：借助垂直脈動水流，促使物料按密度分層以實現(xiàn)分選的重選設(shè)備，適合重選黃金的粒度范圍在0.02-50mm之間，常作粗粒重選作業(yè)，尤其對于游離態(tài)、粒度較大且與脈石礦物密度差異明顯的黃金重選效果較好。

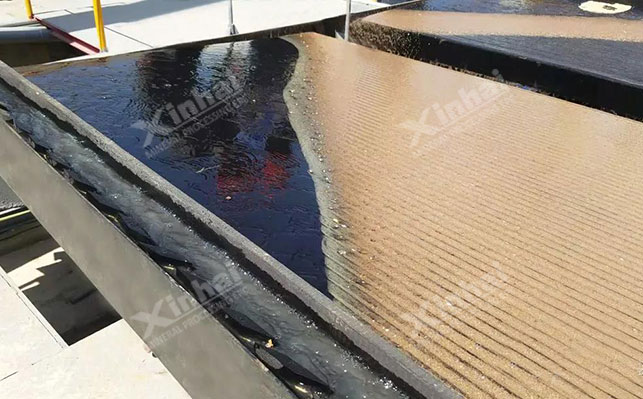

搖床：通過不對稱往復運動和橫向水流的作用，使礦粒在床面上按密度和粒度差異進行分選。搖床對細粒金的分選精度較高，適合處理0.03-3mm的金礦石。尤其對于經(jīng)破碎、磨礦后解離出的細粒金分離效率高。

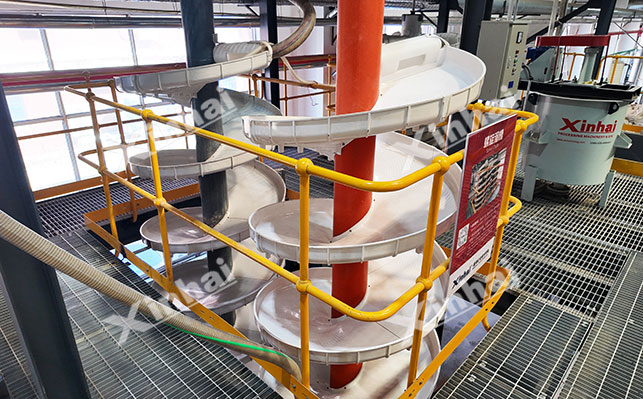

螺旋溜槽：是依靠礦物在回轉(zhuǎn)的螺旋面上，在水流和重力共同作用下按密度和粒度差異進行分選的。適用于處理含泥量較低的微細粒金礦石，選別粒度范圍在0.02-0.3mm。

離心選礦機：是利用離心力場強化重選過程，實現(xiàn)細粒或微細粒金的回收。適合粒度一般小于0.2mm，甚至可達0.01mm。

4、給礦濃度與沖洗水

給礦濃度和沖洗水的控制在重選礦過程中同樣關(guān)鍵。當給礦濃度過高（超過40%）時，礦漿的黏度會增大，顆粒之間的相互干擾加劇，導致分選精度降低，致使部分黃金混入尾礦，造成損失。為保證良好的分選效果，給礦濃度建議控制在25%-35%。此外，沖洗水的用量和流速也需要合理控制。適量的沖洗水能夠幫助顆粒更好地按密度分層，提高分選效率；但沖洗水過多或流速過快，會將已富集的黃金沖走，降低保留率。

5、伴生礦物干擾

幾乎所有金礦類型中都存在伴生礦物，伴生礦的存在不僅影響黃金的選礦效果，也在一定程度上決定了選礦工藝的復雜程度。針對金礦重選，受其干擾的主要是一些重礦物，如磁鐵礦、鎢礦等，其密度與金相近，在重選過程中，容易與黃金一同進入精礦，導致精礦品位降低。因此采用重-磁聯(lián)合方法，對精礦進行進一步提純。

三、如何大程度地保留金礦原礦率？

金礦資源屬于不可再生資源，全球金礦儲量有限，且高品位金礦資源日益稀缺。提高原礦保留率，能夠盡可能多地將原礦中的黃金提取出來，減少黃金資源的浪費，實現(xiàn)金礦資源的高效利用。

預篩分分級：是通過將礦石按粒度大小進行分離，實現(xiàn)針對性處理的關(guān)鍵步驟。將礦石分為 +0.5mm和-0.5mm兩級，然后根據(jù)不同粒級礦石的特性選擇適宜的重選與工藝參數(shù)。

聯(lián)合設(shè)備：單一的重選設(shè)備在處理細粒金時往往存在局限性，而聯(lián)合設(shè)備能有效彌補這一缺陷?？刹捎秒x心機+搖床重選，原礦保留率可提高15%左右；或采用跳汰機+螺旋溜槽組合，其中跳汰機先對礦石進行粗選，回收大部分粗粒金和部分細粒金，螺旋溜槽則對跳汰機尾礦中的細粒金進行再次富集。

以上是針對黃金重選法初選可以保留多少原礦問題的分析及解答，在實際選礦廠中，要想有效保留金礦原礦，需考慮金的賦存狀態(tài)、礦石粒度分布、設(shè)備選型與參數(shù)、給礦濃度與沖洗水、伴生礦物干擾等多種因素，然后結(jié)合實際情況選擇適合的提金工藝方法，來提高黃金保留率，實現(xiàn)經(jīng)濟效益與環(huán)境效益的雙贏。
