濕式棒磨機是選礦廠中常用的磨礦設備之一，即可作為磨礦階段的粗磨作業，也可作為破碎階段的細碎作業。目前棒磨機主要以濕式為主，分為溢流型和開口型兩種，其中溢流型應用較廣，而開口型基本以停產。

下面我們來著重介紹濕式溢流型棒磨機的原理與其結構特征，并附原理圖和結構圖！

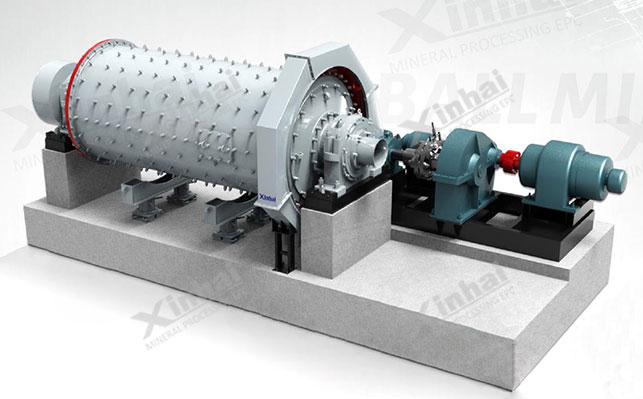

1、濕式棒磨機原理

棒磨機工作原理是通過異步電動機減速器與小齒輪聯接，周邊大齒輪在其帶動下減速傳動，帶動回轉部進行旋轉，筒體內裝有磨礦介質—鋼棒，磨礦介質在離心力和摩擦力的共同作用下，被帶到一定高度，然后呈拋落狀態落下，物料連續地由給料部進入筒體內，被運動介質粉碎，在溢流和連續給料的力量作用下產品排出機外，進入下一段工序處理。

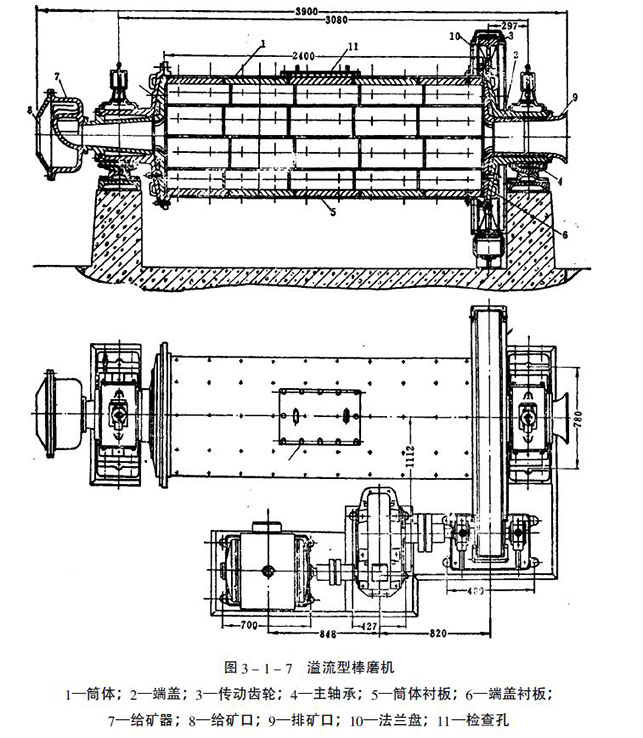

2、濕式棒磨機結構

棒磨機的結構構成主要由筒體、端蓋、傳動部、主軸承、襯板（筒體、端蓋）、給礦器、給礦口、排礦口等部分組成（下面主要介紹幾個重要部件）。

筒體/筒體襯板：棒磨機筒體由一定厚度的鋼板制成，將其圍成一個圓筒，前后配有進出料口。內部裝有耐磨襯板。筒內襯板由耐磨襯板（耐磨橡膠襯板、鑄鋼襯板、合金鑄鐵襯板等）模壓或壓條制成，耐磨性能根據襯板特性而定，如耐磨、耐腐、耐蝕、減震、防噪等特點。

主軸承：其結構采用全封閉式“搖桿”型自位調心軸承設計，軸瓦中部開設有圓形高壓油腔，軸層巴氏合金層內裝有“蛇形”冷卻水管，供油采用用ZDG－63A型高低壓聯合泵站，軸承頂部通過潤滑油管與低壓油泵相連，底部有回油管及高壓油管。

傳動部：有大齒輪、小齒輪、傳動軸軸承座、帶油潤滑小齒輪等，大齒輪由兩個半齒輪把合而成，安裝在筒體出料端法蘭上，潤滑裝置控制大小齒輪的潤滑。該裝置根據棒磨機大小齒輪低速、重載、連續工作的特點和開式傳動而工作，由氣泵、噴嘴、過濾器、閥、儀表、油箱等組成，能定時、定量、定向、自動地將適宜的潤滑劑噴向齒輪工作表面，齒輪的潤滑條件改善，運行壽命延長。

另外，在齒輪罩的下部還裝有帶油小齒輪，以改善大小齒輪間的潤滑狀況。在調試、維護和檢修時，操作更方便。

上述則簡單介紹了濕式棒磨機的工作原理及其結構構成，相信您以對棒磨機有所了解。在棒磨機選型時，需先進行磨礦試驗，根據試驗結果配置適合的棒磨機型號及鋼棒大小、用量等。
